麻豆精品偷拍人妻在线网址_西西4444www大胆无码_亚洲av成人无码久久精品_全部孕妇毛片丰满孕妇孕交_亚洲国产一区二区三区亚瑟

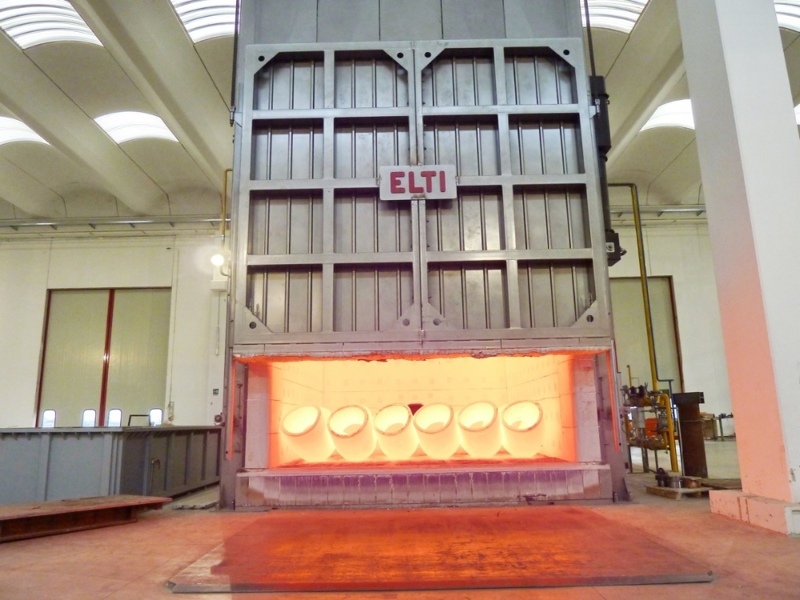

      合金管件正火加回火的主要目的是為了細化組織，提高性能，降低硬度，以便于切削加工；消除內(nèi)應力，提高韌性，穩(wěn)定尺寸，使合金管件的組織與成分均勻化；也可為以后的熱處理工藝作組織準備。根據(jù)正火回火的目的不同，消除應力在合金彎頭、合金三通、合金異徑管、合金彎管、合金管帽、合金法蘭制造過程中對管件、鍛件、焊件進行，以便于以后的切削加工或為淬火作組織準備。合金管件回火就是將合金管件或合金的工件加熱到適當溫度（高于或低于臨界溫度，臨界溫度就是使材料發(fā)生組織轉(zhuǎn)變的溫度），保持一定的時間，然后緩慢冷卻（即隨爐冷卻或者埋入導熱性較差的介質(zhì)中）的熱處理工藝。回火工藝的特點是保溫時間長，冷卻緩慢，可獲得平衡狀態(tài)的組織。GB5310-2008標準里面15CrMoG正火溫度900-960攝氏度回火溫度680-730攝氏度，12Cr1MoVG正火溫度980-1020攝氏度回火溫度720-760攝氏度。
